Controles dimensionales y cosméticos

La línea de postformado cuenta con medidores electromecánicos diseñados para medir la longitud total del contenedor, la concavidad del fondo – para los viales – y el grosor del ala de sujeción para las jeringas. Se pueden añadir cámaras adicionales para revisar el diámetro interior de la boca y del cono.

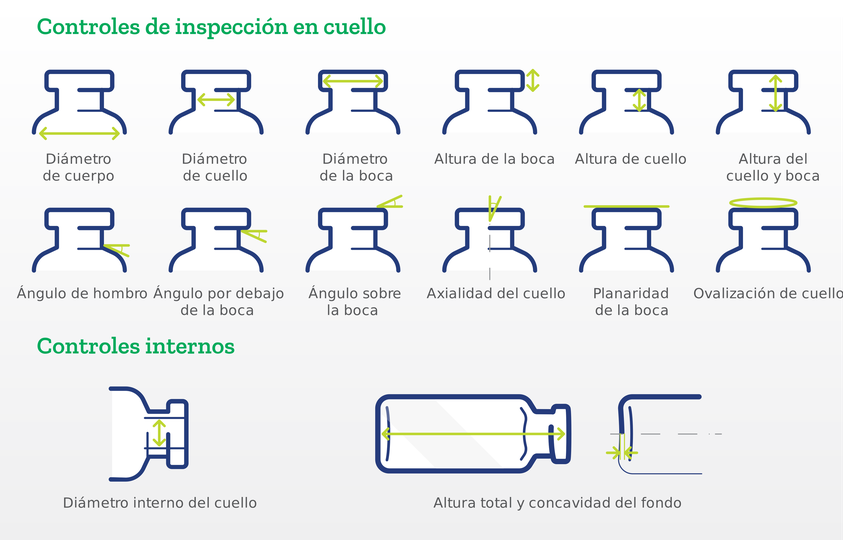

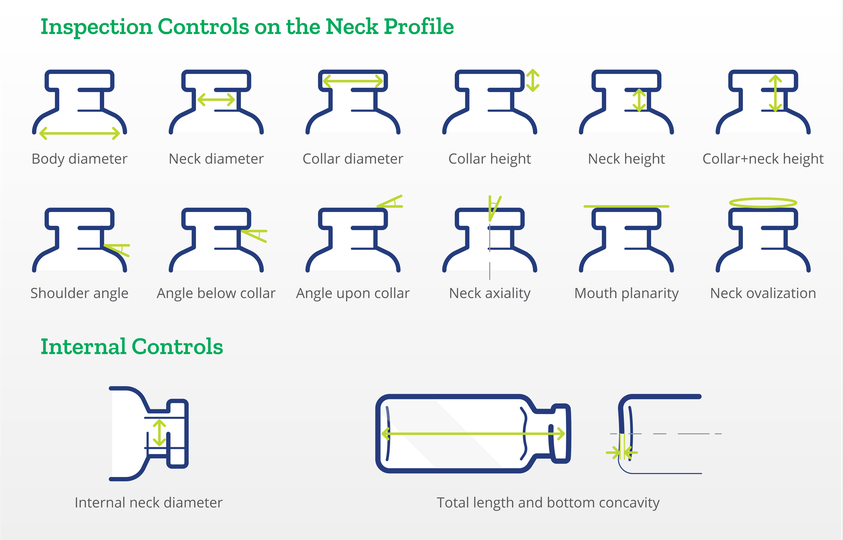

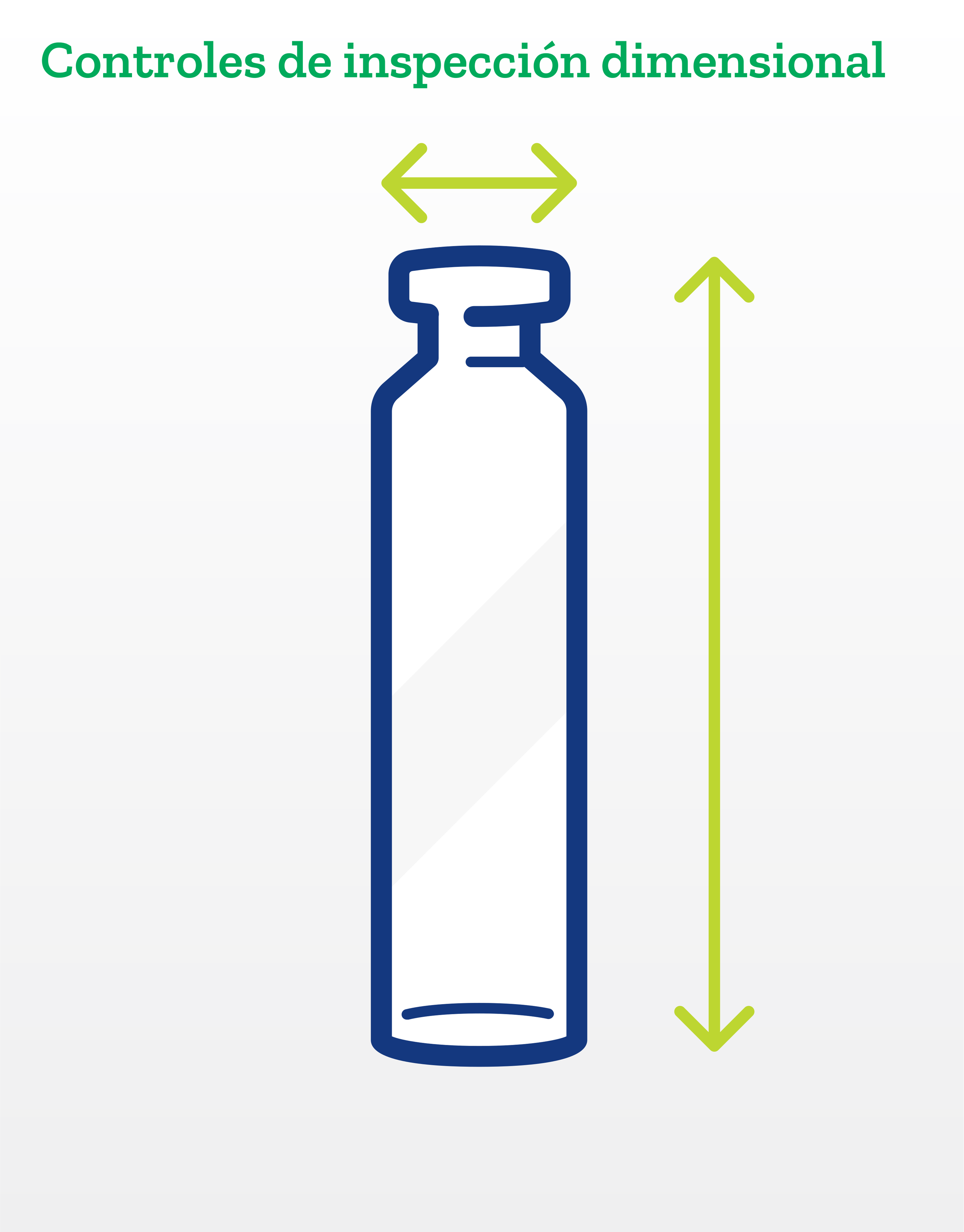

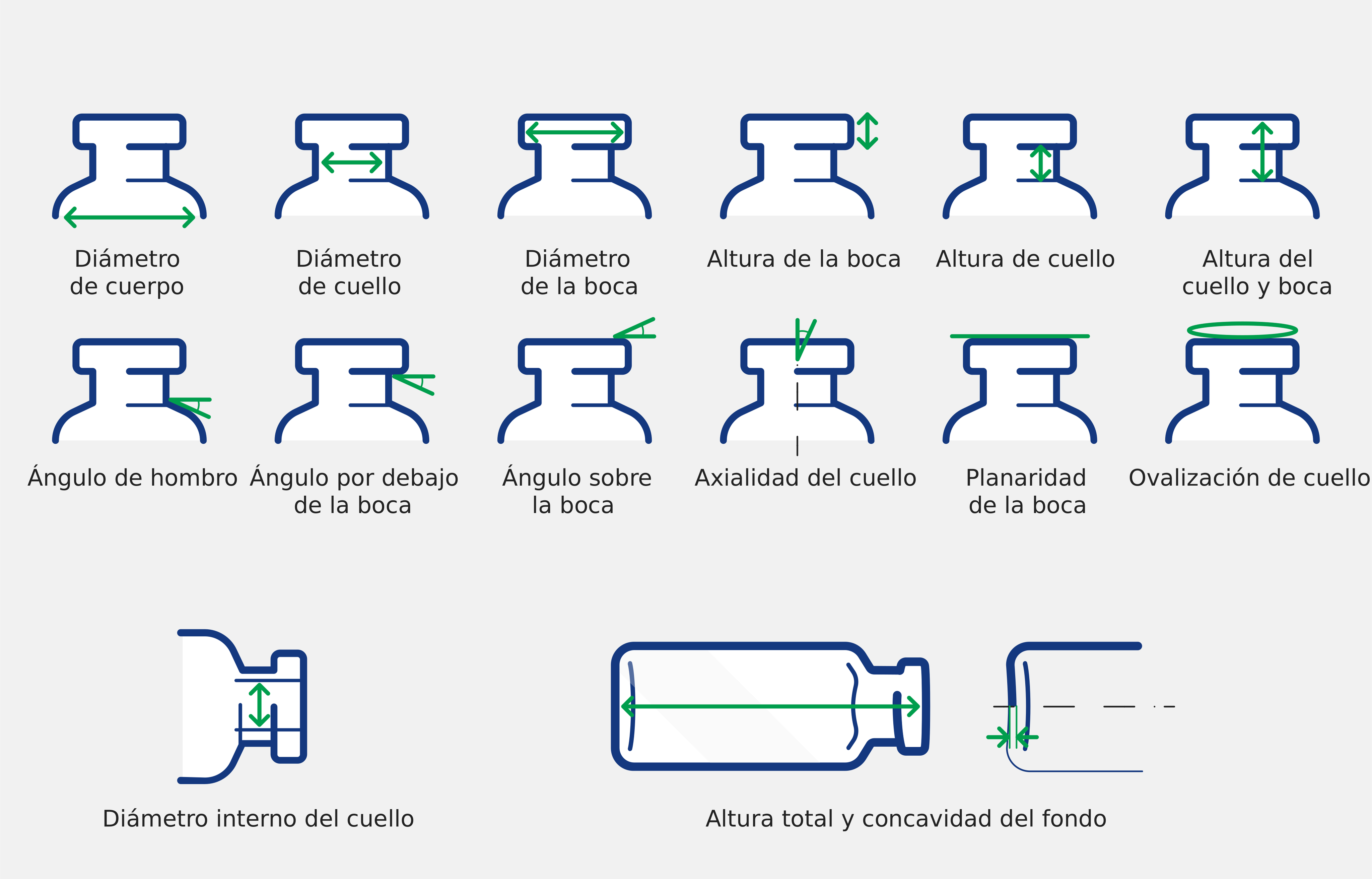

Controles dimensionales Vial:

• Diámetro de la cabeza, cuello y cuerpo
• Altura de la cabeza, cuello y cuerpo
• Ángulos del hombro y de la cabeza
• Axialidad del cuello, planaridad de la boca
• Longitud total y concavidad del fondo a través de un medidor electromecánico o controles de cámara dedicados (sin versión Vidrio-Metal)

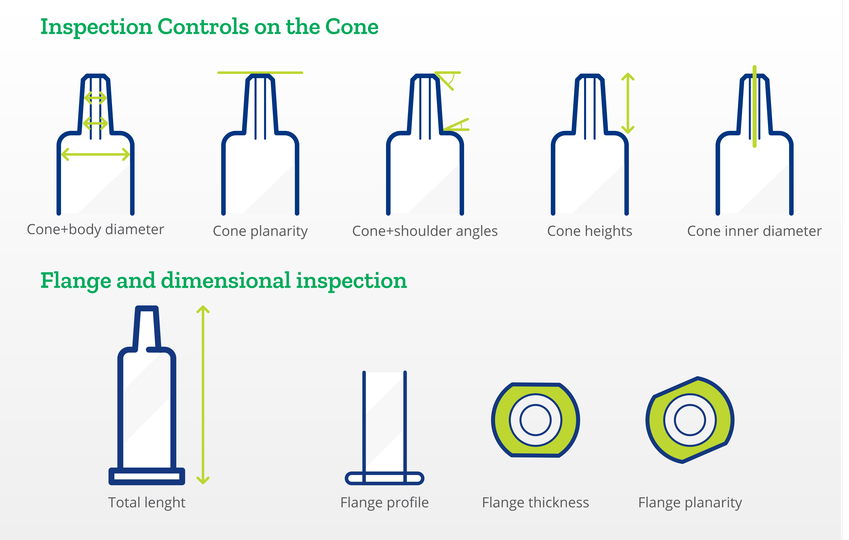

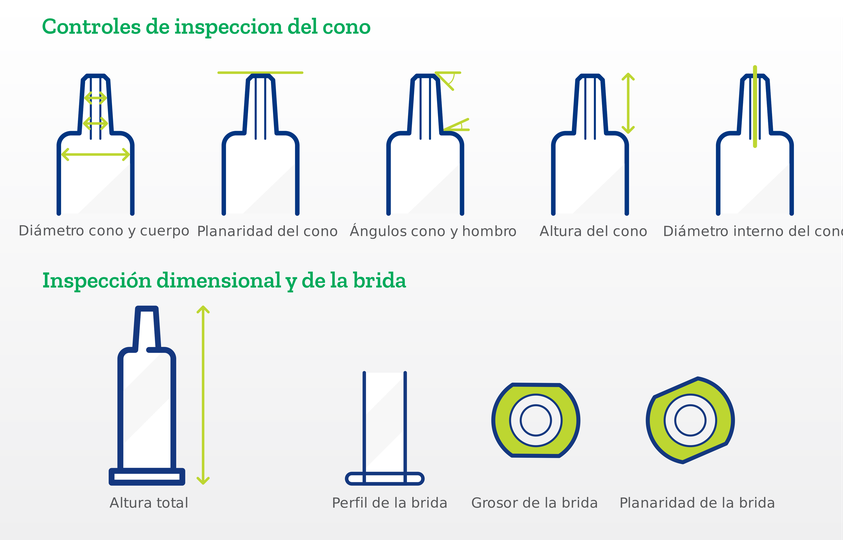

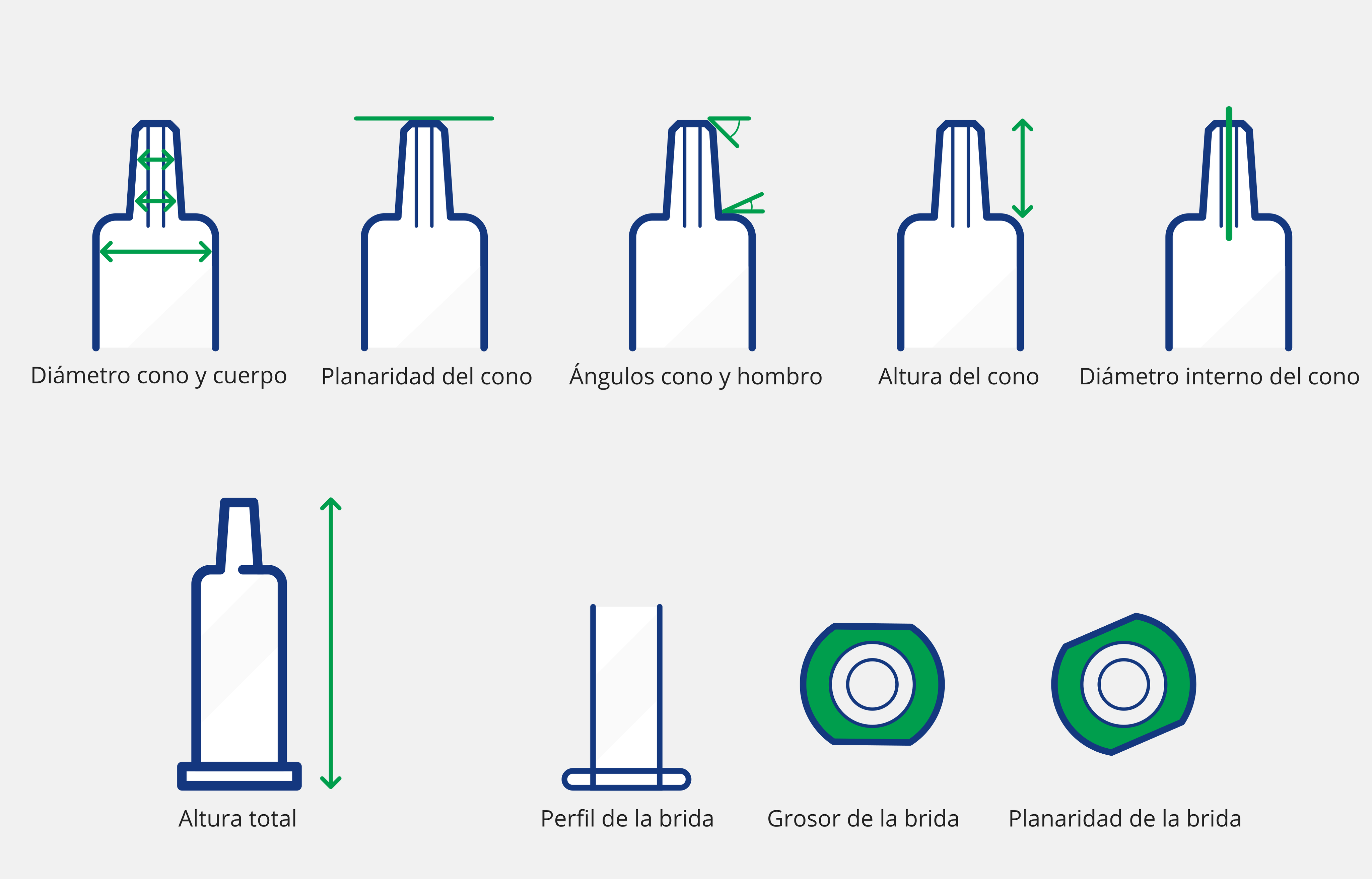

Controles dimensionales Jeringa:

• Diámetros, ángulos y altura del cono y del hombro
• Perfil, grosor y planaridad del ala de sujeción
• Diámetro del cuerpo
• Planaridad y perpendicularidad del cono
• Diámetro interior del cono
• Medidor electromecánico para la medición de la longitud total

Ventajas

• Control de todas las dimensiones
• Nivel de calidad personalizable
• Rechazo automático de productos defectuosos
• Mediciones almacenadas digitalmente
• Análisis estadístico de cada control
• Visualización gráfica de cada parámetro
• Datos de producción en tiempo real en HMI
• Sistema de calibración automática
• Posibilidad de establecer recetas

Múltiples ojos para garantizar la máxima calidad

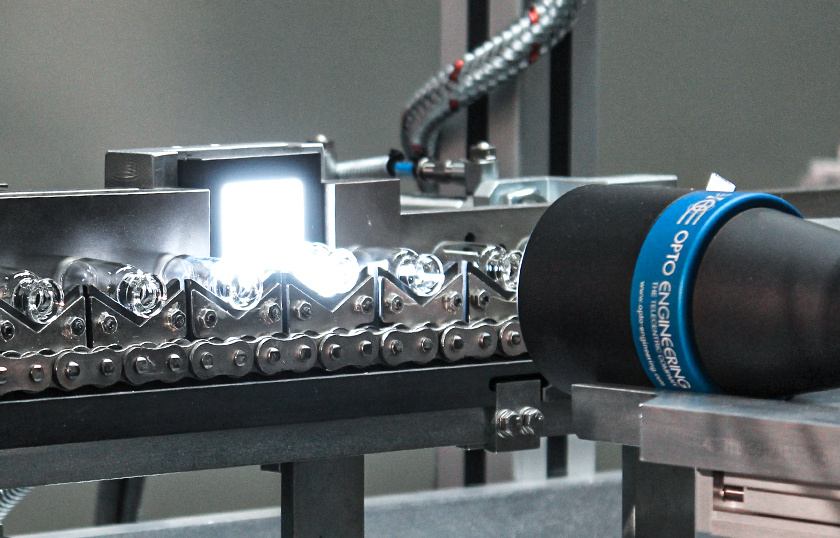

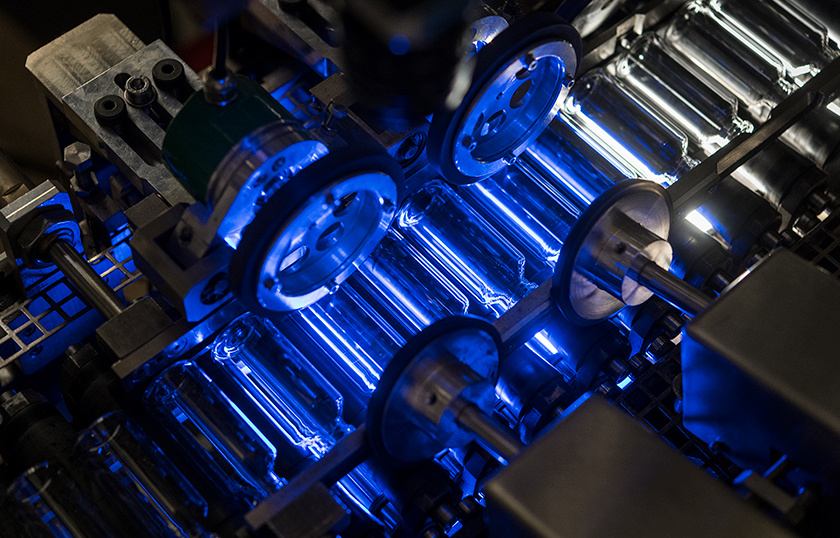

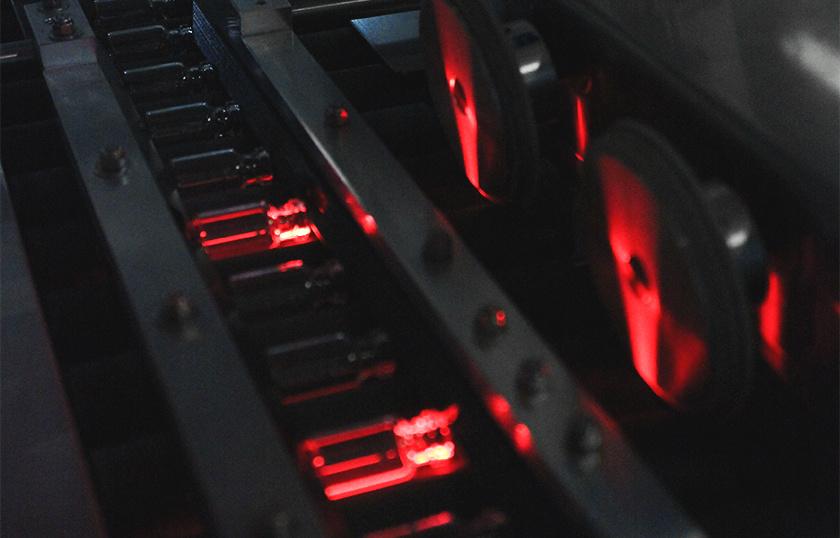

Nuestros controles cosméticos en línea, instalados desde el horno de recocido hasta la unidad de empaque, permiten inspeccionar con precisión cada parte del contenedor y detectar los defectos más críticos, incluyendo contaminación, rayones, deformaciones, burbujas, marcas de presión, líneas de aire, desportilladuras y grietas.

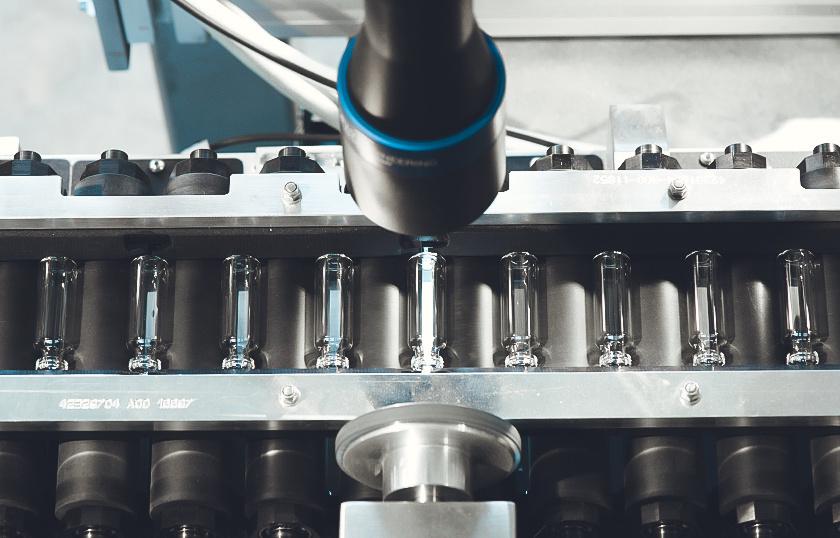

Se dispone de diferentes configuraciones según el contenedor y las necesidades del cliente, con la posibilidad de instalar hasta 9 cámaras para una inspección cosmética de 360° de los contenedores de vidrio

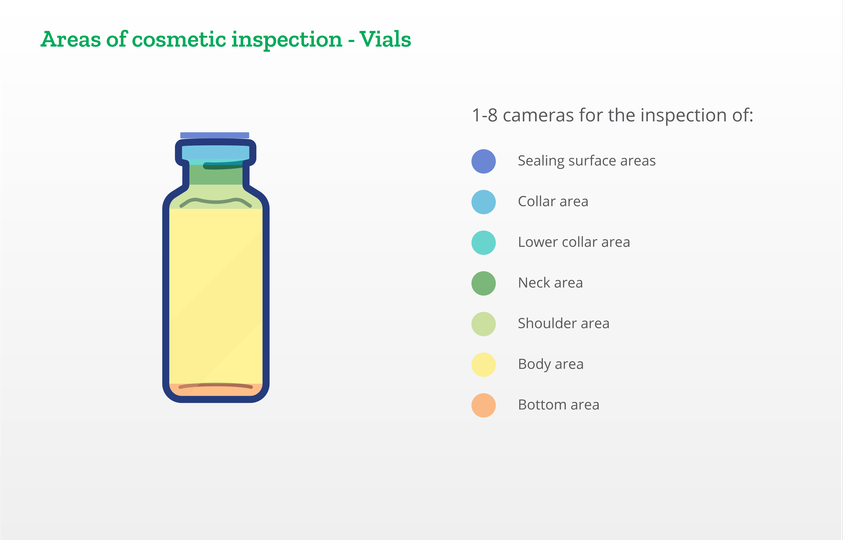

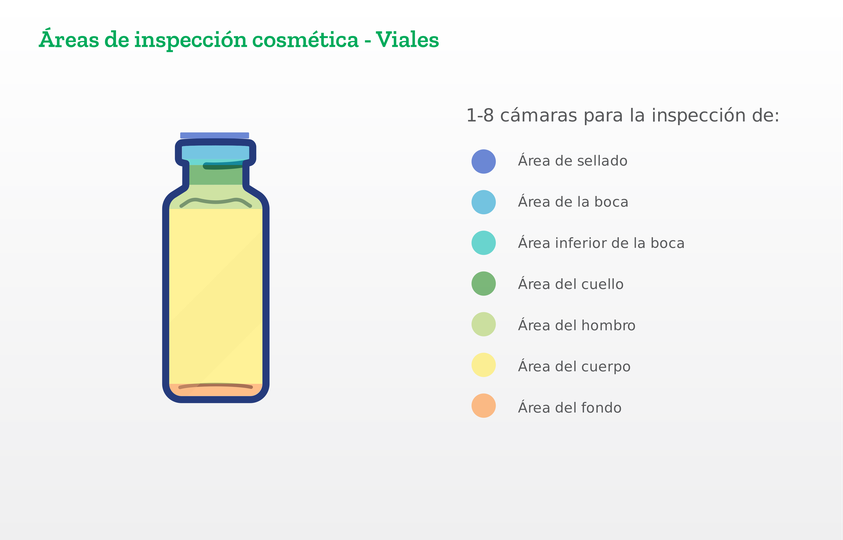

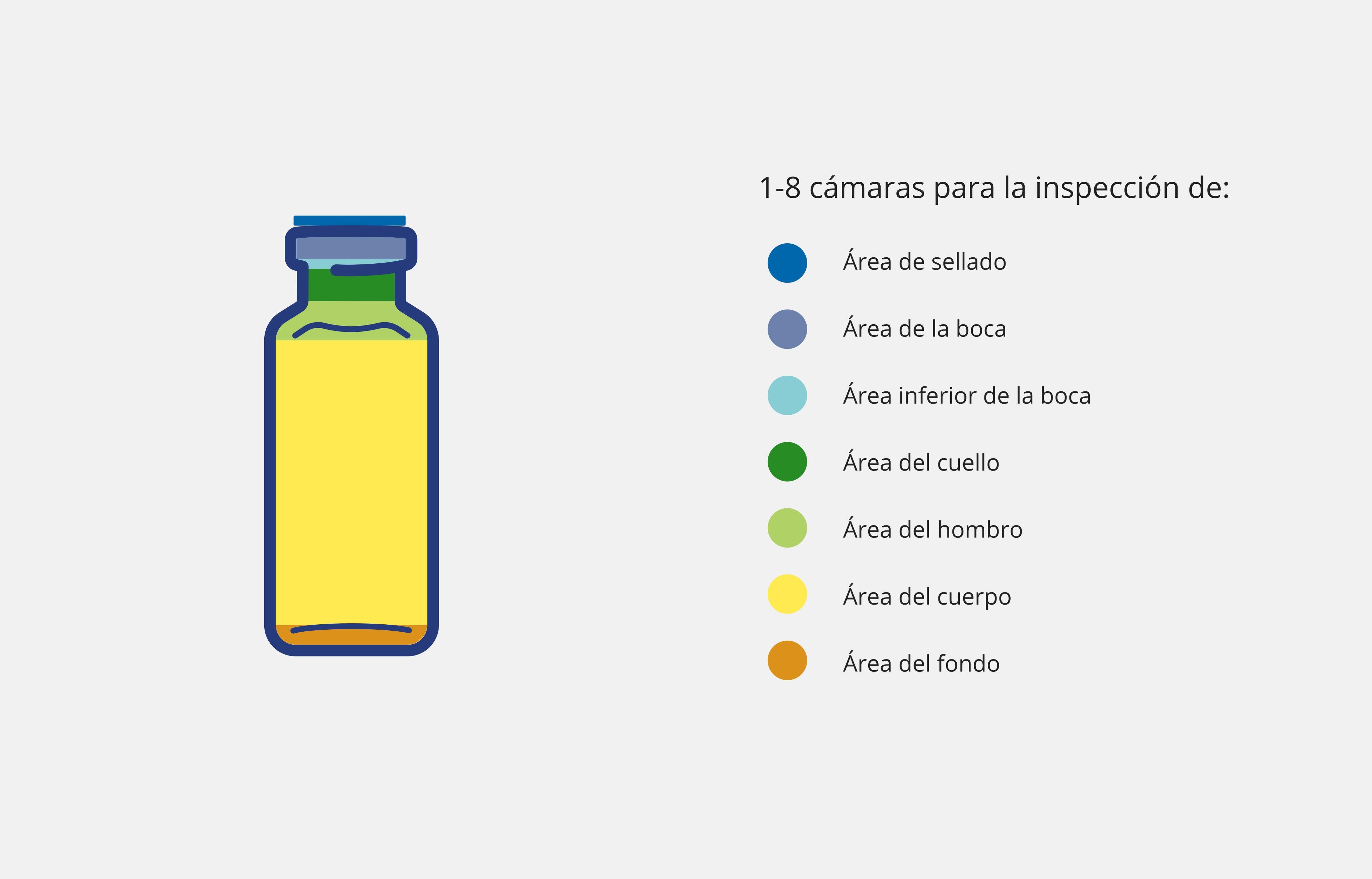

Controles cosméticos Vial:

• Área de superficie de sellado
• Área de la cabeza
• Área inferior de la cabeza
• Área del cuello
• Área del hombro
• Área del cuerpo
• Área del fondo

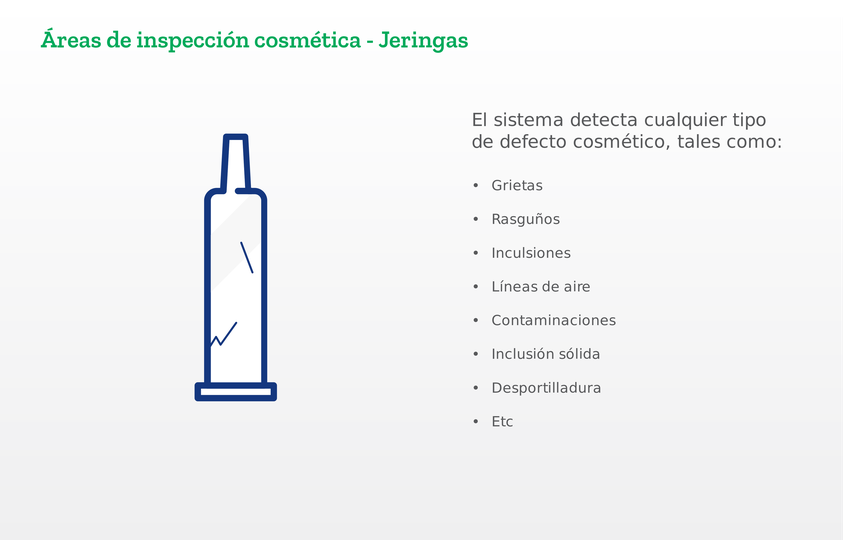

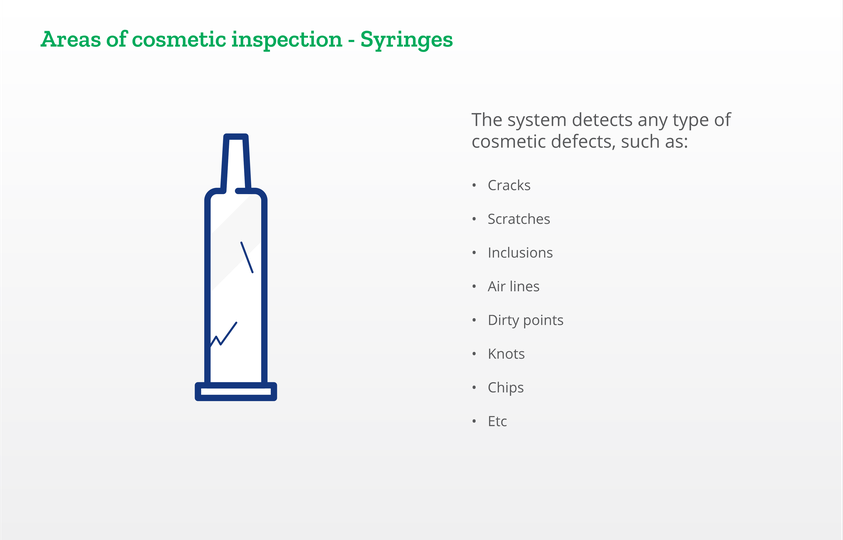

Controles cosméticos Jeringa:

• Cono
• Hombro
• Cuerpo
• Ala de sujeción
• Radio de cuerpo/ala de sujeción
• Cono interior
• Forma del ala de sujeción

Características

• Múltiples áreas de inspección
• Nivel de calidad personalizable
• Rechazo automático de productos defectuosos
• Análisis estadístico de cada parámetro
• Mediciones almacenadas digitalmente
• Datos de producción en tiempo real en HMI
• Combinación de cámaras de escaneo lineal cámaras de escaneo matricial
• Sistema de muestreo automático (desafío de la cámara)
• Datos y gráficos mostrados en tiempo real
• Interfaz con los sistemas SCADA
• Posibilidad de establecer recetas

Equipo de inspección fuera de línea de alto rendimiento

Los rayones y roturas pueden causar problemas durante la fase de llenado, por lo que la industria farmacéutica exige una calidad cosmética extrema de los contenedores. En este caso es necesario un sistema de inspección automática para garantizar la eficacia y la fiabilidad de los controles.

Para cumplir con los requisitos de las empresas de conversión, Stevanato Group ha diseñado EVA, una máquina fuera de línea capaz de procesar viales procedentes de múltiples líneas e inspeccionarlos a alta velocidad.

EVA está equipada con un sistema de inspección por cámara de alto rendimiento que detecta defectos cosméticos a lo largo de toda la superficie de los viales (cuerpo, hombro, cuello, cabeza, superficie del ala de sujeción, cara inferior), como grietas, rayones, líneas de aire, burbujas, marcas de suciedad, etc.
